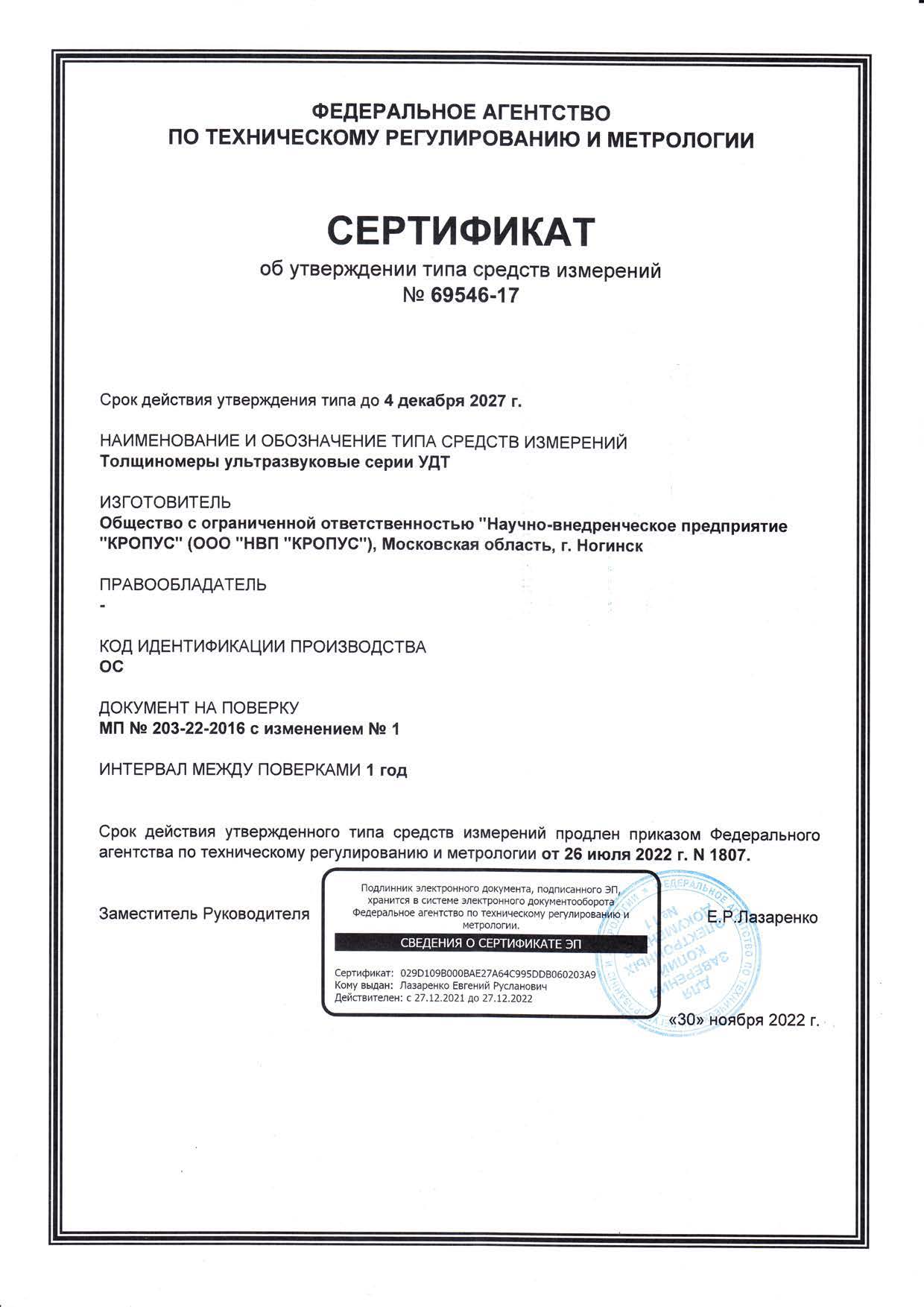

ГОСРЕЕСТР: Да
Ультразвуковой толщиномер УДТ-40 - это универсальный прецизионный толщиномер с высокой точностью и достоверностью контроля. Наличие А -скана исключает такие типичные ошибки при измерении толщины с помощью УЗК, как удвоение показаний, а В-скан позволяет наблюдать профиль дна изделия. Толщиномер реализует различные возможности контроля толщины - высокоточное измерение времени по переходу через "ноль", измерение времени между сигналами "эхо-эхо", измерение толщины металла под покрытиями, ЭМА контроль и пр.
Наличие встроенных контуров согласования, регулируемой частоты и формы импульса возбуждения и трех степеней электрического демпфирования позволяет использовать с толщиномером УДТ-40 любые ультразвуковые преобразователи с частотами от 0,5 до 15 МГц, как совмещенного, так и раздельно-совмещенного (раздельного) типа.
Отличительные особенности
Дополнительные принадлежности:
| Развертка | мин.: 0 - 4 мм |
| макс.: 0 - 400 мм (сталь) | |
| Диапазон скоростей | 1000 - 9999 м/с |
| Задержка | от 0 мкс до 168 мкс |
| Демпфирование | 50 ом / 1000 ом (до 25 ом в совмещенном режиме) |
| Входной импеданс | 50 ом / 600 ом |
| Зондирующий импульс | радиочастотный импульс, амплитудой 200 В, |
| с регулируемой частотой и числом периодов | |
| Усилитель | широкополосный 0.5-15 МГц (-6 дБ) |
| Диапазон регулировки усиления | 110 дБ, с шагом 0.5, 1, 2 или 6 дБ |
| Детектирование | радиосигнал |
| Зоны контроля | две независимых зоны, начало и ширина |
| изменяются во всем диапазоне развертки | |
| Автоматическая Сигнализация Брака (АСБ) | световая и звуковая |
| Измерение временных интервалов | от 0 до первого сигнала в зоне или между |
| сигналами в зонах | |
| Дисплей | цветной TFT с регулируемой яркостью, |
| 115 х 85 мм; 320 х 240 точек, | |
| три настраиваемые цветовые схемы экрана | |
| Память | 100 настроек для датчиков |
| 250 результатов измерений с А-сканом, 250 результатов измерений с Б-сканом, 100 числовых файлов измерений размерностью до 50х50 значений |
|
| Интерфейс | USB |
| Разъемы преобразователей | Lemo 000 |
| Аккумуляторы | встроенный литий-полимерный аккумулятор 11 В, 5А/ч |
| Время работы от аккумулятора | не менее 12 часов |
| Питание толщиномера | внешний блок питания 220 В AC |
| Рабочее напряжение питания | 15 В DC |
| Диапазон рабочих температур толщиномера |
от -20 C до +55 C |
| Габаритные размеры толщиномера (В x Ш x Д) |
205 мм x 160 мм x 43 мм |
| Масса толщиномера | 0,87 кг |
базовый комплект
| Наименование | Кол-во |
| электронный блок УДТ-40 со встроенным Li-ion аккумулятором | 1 |
| блок питания сетевой 15В / 220В | 1 |
| защитный чехол с блендой и креплением на корпусе оператора | 1 |
| кабель 2Lemo00-2Lemo00 1,5м | 1 |
| Преобразователь ультразвуковой П112-5-12/2 | 1 |
| Преобразователь ультразвуковой П112-10-6/2 | 1 |
| Образец настроечный | 1 |
| Кабель USB для связи с ПК | 1 |
| Программное обеспечение на CD-диске | 1 |
| Комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки) | 1 |
| Кейс для переноски | 1 |
авиационный комплект
| Наименование | Кол-во |
| электронный блок УДТ-40 со встроенным Li-ion аккумулятором | 1 |
| блок питания сетевой 15В / 220В | 1 |
| защитный чехол с блендой и креплением на корпусе оператора | 1 |
| кабель 2Lemo00-2Lemo00 1,5м | 1 |
| Преобразователь ультразвуковой П112-5-6/2 | 1 |
| Преобразователь ультразвуковой П112-10-6/2 | 1 |
| Преобразователь ультразвуковой П112-10-4/2 | 2 |
| Образец ступенька алюминий 0,5-15мм | 1 |
| Кабель USB для связи с ПК | 1 |
| Программное обеспечение на CD-диске | 1 |
| Комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки) | 1 |
| Кейс для переноски | 1 |
